Jak działa reduktor ciśnienia powietrza?
Reduktor ciśnienia w instalacjach pneumatycznych pełni kluczową rolę, dbając o obniżenie oraz stabilizację wartości ciśnienia roboczego. Mechanizm ten opiera się na prostym balansie sił – sprężyny oraz ciśnienia wyjściowego, które wywiera nacisk na membranę lub tłok. Wystarczy przekręcić śrubę nastawną, aby zwiększyć siłę oddziałującą na membranę, co otwiera zawór i umożliwia swobodny przepływ powietrza. Z kolei wzrost ciśnienia za reduktorem sprawia, że membrana unosi się, przymykając zawór. To inteligentne rozwiązanie gwarantuje stałe parametry pracy układu, niezależnie od wahań ciśnienia zasilającego.
Obecnie na rynku dostępnych jest wiele zaawansowanych wersji, takich jak:
- precyzyjne mikroreduktory,
- wielofunkcyjne filtroreduktory.
Wbudowany filtr siatkowy skutecznie wyłapuje zanieczyszczenia, wydłużając żywotność wewnętrznych podzespołów. Z kolei czytelny manometr pozwala na bieżąco kontrolować ciśnienie, a solidna obudowa zapewnia niezawodność nawet w trudnych warunkach eksploatacji. Dzięki automatycznej regulacji system bez problemu radzi sobie z nagłymi zmianami zapotrzebowania na powietrze, dbając o płynność oraz wydajność całej instalacji.
Jak ustawić reduktor ciśnienia krok po kroku?
Konfiguracja reduktora ciśnienia to kilkuetapowe zadanie, które warto zacząć od wnikliwej analizy dokumentacji technicznej. Kluczowe jest określenie parametrów roboczych dla danych odbiorników oraz upewnienie się, że instalacja jest szczelna, a ciśnienie zasilające mieści się w dopuszczalnych granicach.
Gdy przygotowania mamy za sobą, otwórz dopływ powietrza, by ustabilizować ciśnienie wlotowe. Spójrz na manometr i zacznij delikatnie operować pokrętłem lub śrubą nastawną. Pamiętaj, że:
- obrót w prawo podnosi wartość wyjściową,
- obrót w lewo – zauważalnie ją obniża.
Wprowadzaj zmiany powoli, dając układowi chwilę na ustabilizowanie się po każdej korekcie. Po uzyskaniu pożądanego wyniku przetestuj reakcję systemu przy zmiennym obciążeniu. Jeśli wszystko działa poprawnie, zabezpiecz nastawę za pomocą blokady i odnotuj parametry w karcie eksploatacji urządzenia.
Pamiętaj, aby podczas pracy bezwzględnie trzymać się wytycznych producenta dotyczących zakresów roboczych. Przy okazji warto poświęcić chwilę na sprawdzenie stanu filtra oraz upewnienie się, że w instalacji nie zalega kondensat – to najprostszy sposób, by zapewnić reduktorowi długowieczność i wysoką precyzję działania.

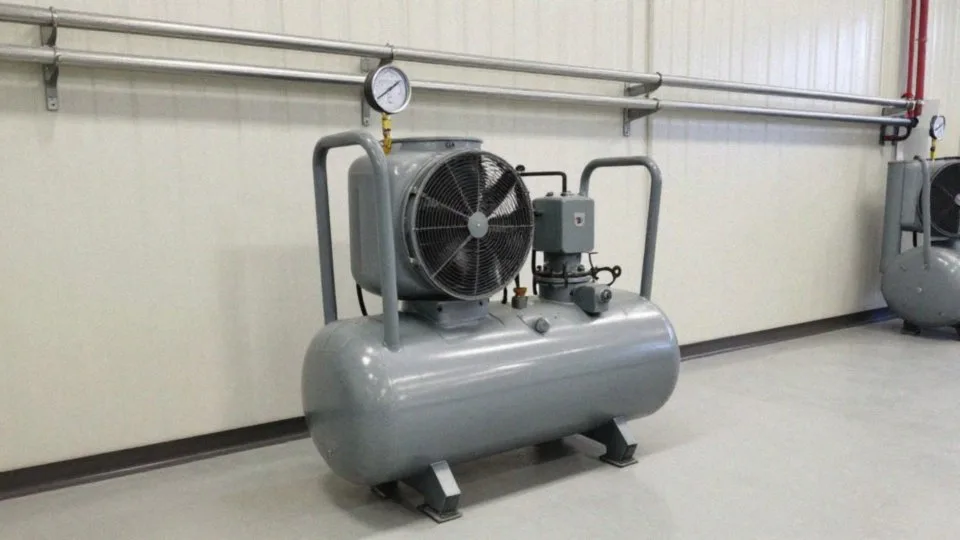

Jak ustalić optymalne ciśnienie robocze?
Właściwe ciśnienie robocze to fundament pracy urządzeń pneumatycznych i siłowników. Aby dobrać odpowiednie parametry, warto przejść przez sześć kluczowych etapów. Proces ten zaczynamy od:
- sprawdzenia wymagań najbardziej czułego elementu całego układu, co wyznacza punkt wyjścia dla reszty instalacji,
- uwzględnienia naturalnych strat ciśnienia, wynikających z długości rur, przekrojów przyłączy oraz prędkości przepływu powietrza,
- zweryfikowania możliwości sprzętu – sprawdzamy zakres regulacji reduktora oraz maksymalne osiągi sprężarki,
- znalezienia złotego środka: ciśnienia, które zapewnia sprawną pracę przy jednoczesnej oszczędności energii i ochronie komponentów,
- pamiętania, że przesada w drugą stronę jest szkodliwa – zbyt wysokie zasilanie niepotrzebnie przyspiesza degradację instalacji i drastycznie zwiększa ryzyko awarii,
- przeprowadzenia testów pod obciążeniem, które pozwolą wyeliminować wahania rzutujące na jakość działań narzędzi.
W miejscach, gdzie stabilność jest krytyczna, najbezpieczniej postawić na reduktory precyzyjne lub mikroreduktory. Staranna dokumentacja ustawień i dbałość o drożność systemu nie tylko poprawiają wydajność, ale przede wszystkim znacząco wydłużają życie całej pneumatyki.
Jak odczytywać manometr podczas regulacji?
Prawidłowy odczyt manometru to fundament bezpieczeństwa oraz precyzji w każdym układzie pneumatycznym. Aby pomiary były naprawdę miarodajne, w pierwszej kolejności zadbaj o to, by urządzenie było poprawnie skalibrowane i dobrane do zakresu pracy instalacji. Eksploatacja poza przewidzianymi wartościami nierzadko prowadzi do trwałego uszkodzenia mechanizmu pomiarowego.
Sam odczyt najlepiej przeprowadzać dopiero w momencie, gdy ciśnienie wyjściowe się ustabilizuje. Po każdej korekcie śrubą nastawną warto odczekać krótką chwilę, aż wskazówka przestanie drgać. Kluczowe jest również obserwowanie systemu pod obciążeniem – igła powinna pozostawać stabilna nawet przy zmiennym przepływie powietrza.
Bacznie przyglądaj się ewentualnym pulsacjom wskazówki, gdyż często zwiastują one problemy, takie jak:
- nieszczelności,
- zanieczyszczony filtr,
- uszkodzona membrana,
- kłopoty z amortyzacją tłoka.
Jeśli zauważysz niepokojące wahania, natychmiast przerwij regulację. Gdy manometr notorycznie przekracza założone limity, sprawdź stan techniczny reduktora oraz ciśnienie wejściowe. Dla zachowania pełnego profesjonalizmu warto prowadzić rejestr ustawień.
W procesach, w których precyzja jest priorytetem, strzałem w dziesiątkę będzie zastosowanie czujników cyfrowych lub analogowych o wyższej rozdzielczości, co znacząco ułatwi kontrolę nad wymagającymi procesami przemysłowymi.
W którą stronę obracać śrubę nastawną?
W niemal wszystkich dostępnych na rynku reduktorach standardem jest dokręcanie śruby regulacyjnej zgodnie z ruchem wskazówek zegara, co zwiększa napięcie sprężyny i tym samym podnosi ciśnienie robocze. Działanie odwrotne – kręcenie w lewo – rozluźnia mechanizm, przywracając niższe wartości wyjściowe. Mimo tej ogólnej zasady, zawsze zaglądaj do instrukcji obsługi konkretnego producenta, gdyż odmienne konstrukcje mogą wymagać innego podejścia do kalibracji.
Podczas pracy z urządzeniem kluczowy jest spokój. Wykonuj jedynie drobne, wyczuwalne ruchy pokrętłem i cierpliwie obserwuj manometr. Każde ustawienie potrzebuje chwili na stabilizację, abyś mógł precyzyjnie ocenić wynik swoich działań. Gdy uzyskasz pożądane ciśnienie, koniecznie zabezpiecz śrubę nakrętką kontrującą lub blokadą, co zapobiegnie przypadkowej zmianie parametrów w trakcie pracy.
Zanim zaczniesz cokolwiek regulować, upewnij się, że ciśnienie zasilania mieści się w dopuszczalnych granicach dla danego modelu. Pamiętaj, że gwałtowne ruchy pokrętłem to prosta droga do niebezpiecznych skoków ciśnienia, które zagrażają zarówno szczelności instalacji, jak i Twojemu bezpieczeństwu. Rozwaga podczas obsługi to podstawa ochrony sprzętu oraz osób w jego otoczeniu.
Jak zamontować reduktor w instalacji pneumatycznej?
Podczas montażu reduktora kluczowe jest zwrócenie uwagi na strzałkę umieszczoną na obudowie, która wskazuje właściwy kierunek przepływu powietrza. Najlepiej umieścić urządzenie możliwie najbliżej miejsca jego docelowego zastosowania, a w przypadku zasilania większej grupy odbiorników – w centralnym punkcie instalacji. Pamiętaj, aby dostęp do manometru i pokrętła regulacyjnego pozostał swobodny; dzięki temu szybko skontrolujesz parametry pracy układu.
Precyzyjne dopasowanie średnicy przyłączy do rurociągu to kolejny krok, który pozwoli uniknąć niepożądanego dławienia przepływu. Do uszczelnienia gwintów wykorzystaj materiały odporne na panujące warunki, co zabezpieczy system przed spadkami ciśnienia i nieszczelnościami. Jeśli Twoja instalacja narażona jest na zabrudzenia lub wilgoć, zainstaluj przed reduktorem filtr siatkowy bądź separator kondensatu, aby chronić delikatne wnętrze mechanizmu.
Dbaj o to, by korpus urządzenia nie był obciążony naprężeniami pochodzącymi z rur. Dobrą praktyką jest montaż zaworu wlotowego, który znacznie ułatwi wszelkie przyszłe prace serwisowe poprzez odcięcie dopływu medium. Po zakończeniu prac montażowych powoli uruchom dopływ i sprawdź szczelność wszystkich połączeń, używając do tego wody z mydłem lub dedykowanego preparatu w sprayu.
Na finałowym etapie upewnij się, że reduktor poprawnie ogranicza ciśnienie, obserwując wskazania manometru przy różnych poziomach obciążenia – to najlepszy sposób, by uniknąć niekontrolowanych skoków parametrów.

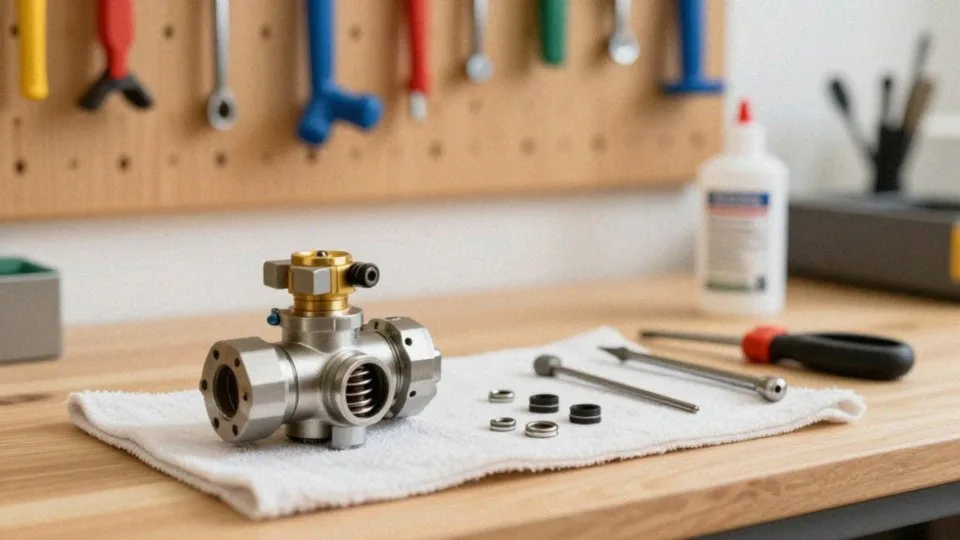

Jak konserwować i diagnozować reduktor ciśnienia?
Podstawą dbania o reduktor jest systematyczne usuwanie kondensatu oraz dbałość o czystość filtrów. Zanim zabierzesz się do pracy, pamiętaj o:
- odcięciu dopływu powietrza,
- spuszczeniu ciśnienia z instalacji.
Mechaniczne oczyszczanie filtra siatkowego jest nieodzowne, jeśli chcesz uniknąć spadków wydajności. Warto przy okazji sprawdzić stan:
- membrany elastomerowej,
- sprężyny.
Każda niestabilność ciśnienia czy zwłoka w reakcji mechanizmu to sygnały ostrzegawcze, których nie należy bagatelizować. Szczególną uwagę poświęć:
- uszczelkom,
- zaworowi grzybkowemu,
- ponieważ to właśnie w tych punktach najczęściej dochodzi do nieszczelności.
Jeśli mimo wyczyszczenia wszystkich elementów i sprawdzenia połączeń problem nadal powraca, prawdopodobnie będzie konieczna wymiana urządzenia na nowe. Prowadzenie dziennika przeglądów i terminowa wymiana wyeksploatowanych części stanowią fundament sprawnej eksploatacji całego systemu. Pamiętaj też o nadzorowaniu ciśnienia zasilającego i pracy w przewidzianym zakresie temperatur. Eksploatacja zgodna z zaleceniami producenta zauważalnie wydłuża żywotność uszczelnień i drastycznie ogranicza ryzyko awarii. Poważniejsze usterki, w tym zwłaszcza przetarcia membrany, zazwyczaj kończą się demontażem reduktora i zastąpieniem go nowym modelem o pasujących parametrach technicznych.
