Co to jest przekładnia transformatora?
| Definicja | Wzór | Opis |
|---|---|---|
| Stosunek napięcia wtórnego do napięcia pierwotnego | n=U2/U1 | Standardowa definicja przekładni |
| Stosunek napięcia wyższego do niższego | n=Uwyższe/Uniższe | Używane w zależności od obniżania/podwyższania napięcia |
| Stosunek napięcia uzwojenia pierwotnego do wtórnego | n=U1/U2 | Alternatywna definicja, często używana w normach |
Przekładnia transformatora, oznaczana symbolem n, to bezwymiarowy parametr definiujący relację między uzwojeniem pierwotnym a wtórnym. W warunkach idealnych odzwierciedla on zdolność urządzenia do transformacji napięcia elektrycznego, co matematycznie wyrażamy jako iloraz liczby zwojów po stronie pierwotnej (N1) do liczby zwojów uzwojenia wtórnego (N2), zgodnie ze wzorem n = N1/N2. Analogiczną zależność opisuje przekładnia napięciowa, łącząca wartości napięcia pierwotnego (U1) z wtórnym (U2), co w praktyce konstrukcyjnej zapisujemy jako n = U1/U2.
Wartość tego współczynnika jest bezpośrednim wyznacznikiem typu urządzenia. Gdy przekładnia jest mniejsza od jedności, mamy do czynienia z transformatorem podwyższającym, który zwiększa napięcie wyjściowe. Jeśli natomiast jest ona większa od jedności, urządzenie działa jako transformator obniżający napięcie.
Warto jednak pamiętać, że rzeczywiste parametry pracy często odbiegają od założeń teoretycznych. Na te odchylenia wpływają czynniki takie jak:
- straty mocy,
- rezystancja wewnętrzna,
- prądy wirowe,
- zjawisko histerezy magnetycznej.
Zrozumienie istoty tego parametru jest niezbędne nie tylko do prawidłowej analizy mocy pozornej układu, ale także do właściwego doboru zabezpieczeń.

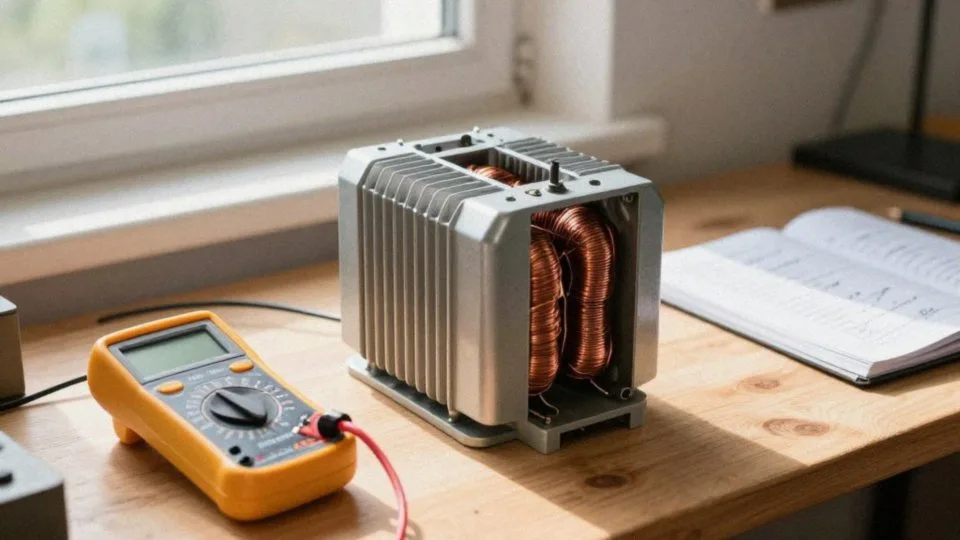

Jak obliczyć przekładnię z napięć i zwojów?
W obliczeniach transformatorowych kluczową rolę odgrywa relacja między liczbą zwojów a wartościami napięć. Współczynnik zwojów definiujemy jako iloraz liczby zwojów uzwojenia pierwotnego N1 do wtórnego N2. W warunkach idealnych proporcje te przenoszą się bezpośrednio na napięcia, co pozwala przyjąć przybliżoną równość N1/N2 ≈ U1/U2.
W praktyce inżynierskiej wystarczy więc znać napięcia wejściowe i wyjściowe, aby precyzyjnie wyznaczyć pożądaną przekładnię. Sposób zapisu n = U1/U2 lub n = U2/U1 bywa kwestią przyjętej konwencji projektowej, jednak sedno pozostaje niezmienne: dzielimy napięcie strony pierwotnej przez wartość uzyskiwaną na wyjściu.
Przykładowo, jeśli pierwotne uzwojenie liczy tysiąc zwojów, a wtórne sto, otrzymujemy przekładnię 10:1, co przekłada się na dziesięciokrotną redukcję napięcia. Oczywiście projektowanie to nie tylko podstawowe proporcje. Należy wziąć pod uwagę wpływ częstotliwości na strumień magnetyczny oraz specyfikę konstrukcji samego rdzenia.
W nowoczesnych układach zasilających niebagatelne znaczenie mają odczepy regulacyjne, które poprzez modyfikację liczby aktywnych zwojów umożliwiają płynne dostosowanie parametrów wyjściowych do zmiennego obciążenia. Całość obliczeń domyka zasada zachowania mocy, zgodnie z którą iloczyn napięcia i natężenia prądu po obu stronach – po odliczeniu strat technicznych – musi pozostawać w równowadze.
Takie holistyczne podejście pozwala skutecznie kompensować spadki napięcia i optymalizować pracę urządzenia.
Jak mierzyć przekładnię i ocenić niepewność?
Dobór właściwej metody pomiaru przekładni jest podyktowany przede wszystkim wymaganą precyzją. Najprostszym sposobem, cenionym za szybkość, jest metoda woltomierzowa. Polega ona na jednoczesnym odczycie napięć U1 i U2 za pomocą dowolnego miernika – cyfrowego lub analogowego – a następnie wyliczeniu ilorazu U2/U1. Należy jednak pamiętać, że finalna dokładność tego rozwiązania jest bezpośrednio uzależniona od klasy użytej aparatury.
Jeśli priorytetem jest najwyższa możliwa dokładność, warto sięgnąć po metodę różnicową. Pozwala ona zbliżyć niepewność pomiarową do parametrów wzorca, co czyni ją niezastąpioną w sytuacjach o zaostrzonych wymogach metrologicznych. Z kolei w przypadku pracy z wysokim napięciem, konieczne jest zastosowanie specjalistycznych rozwiązań, takich jak:
- transformatory pomiarowe,
- przekładniki napięciowe,
- indukcyjne dzielniki napięcia.
Rzetelna ocena wyników wymaga uwzględnienia szeregu czynników, od błędów systematycznych po losowe zakłócenia. Kluczowy wpływ mają tutaj:
- odchylenia przekładni od wartości znamionowej,
- parametry rezystancyjno-reaktancyjne układu,
- stabilność zasilania, w tym wahania częstotliwości i tętnienia napięcia.
Nie można również zapominać o warunkach zewnętrznych, takich jak temperatura oraz staranność wykonania połączeń. W profesjonalnej praktyce inżynierskiej przyjmuje się, że błąd pomiarowy nie powinien przekraczać 0,4%. Każdy raport musi zawierać oszacowanie całkowitej niepewności, co pozwala na obiektywną ocenę sprawności transformatora w warunkach rzeczywistej eksploatacji.
Jak przekładnia transformatora wpływa na prądy znamionowe?
Zależność między natężeniem prądu po stronie pierwotnej oraz wtórnej bezpośrednio wynika z konstrukcyjnego przełożenia transformatora. W warunkach idealnych stosunek prądów I2 do I1 jest odwrotnie proporcjonalny do liczby zwojów, co oznacza, że spadek napięcia na uzwojeniu wtórnym wymusza proporcjonalny wzrost natężenia, przy założeniu stałej mocy pozornej urządzenia.
W codziennej praktyce inżynierskiej na podstawie tych obliczeń precyzyjnie dobiera się przekroje uzwojeń oraz zabezpieczenia. Projektant nie może jednak ograniczać się wyłącznie do założeń teoretycznych, ponieważ realna sprawność transformatora zawsze odbiega od ideału. Straty wynikające z histerezy magnetycznej oraz przepływu prądów wirowych sprawiają, że rzeczywisty bilans energetyczny jest nieco mniej korzystny.
Dodatkowo na przebieg prądów wpływają impedancje własne, w tym rezystancja zastępcza i reaktancja uzwojeń. Zjawiska te generują zauważalne spadki napięcia pod obciążeniem, co zmusza do systematycznego korygowania nominalnych założeń projektowych.
Aby zapewnić niezawodność konstrukcji, grubość przewodów dobiera się tak, by gęstość prądu była w pełni bezpieczna dla danej konfiguracji zwojów. Warto również pamiętać o marginesach bezpieczeństwa przy wyborze aparatury – wahania napięcia w sieci oraz drobne błędy pomiarowe przekładni są niemal nieuniknione, dlatego odpowiedni zapas mocy jest kluczowy dla trwałości całego układu.
Jak uwzględnić spadek napięcia i straty?
W praktycznych zastosowaniach inżynierskich napięcie wtórne okazuje się zazwyczaj niższe od wartości teoretycznie zakładanych. Odpowiadają za to spadki napięcia wywołane rezystancją oraz reaktancją uzwojeń w trakcie pracy pod obciążeniem, których dokładne wyznaczenie wymaga posłużenia się równaniami obwodów zastępczych.
Pamiętajmy, że każde dodatkowe obciążenie generuje straty mocy czynnej, do których przyczyniają się także zjawiska fizyczne w samym rdzeniu, takie jak:
- prądy wirowe,
- histereza magnetyczna,
- ograniczająca finalną sprawność urządzenia.
Projektanci muszą skrupulatnie uwzględniać straty energii, które ściśle wiążą się z gęstością prądu i używaną częstotliwością. Aby zniwelować te wahania bez konieczności kosztownej ingerencji w samą konstrukcję przekładni, stosuje się odczepy regulacyjne. Umożliwiają one precyzyjne dopasowanie charakterystyki zewnętrznej transformatora do warunków pracy.
Przykładowo, w układach przekształcających napięcie z 15 kV na 0,4 kV, to właśnie straty w uzwojeniach stają się główną przyczyną spadków napięcia przy pełnym obciążeniu. Dzięki rzetelnej analizie tych zależności możemy bardzo dokładnie przewidzieć wydajność urządzenia w codziennym użytkowaniu.
Dlaczego przekładnia transformatora musi być większa lub równa 1?
Przyjęte standardy techniczne zakładają, że znamionowa przekładnia transformatora powinna wynosić co najmniej 1. Takie podejście pozwala inżynierom i projektantom błyskawicznie odróżnić stronę wysokiego napięcia od niskiego. Dzieląc wyższą wartość przez niższą, zyskujemy czytelność dokumentacji oraz harmonijny zapis danych katalogowych. Stosowanie tej zasady znacząco upraszcza pracę z instalacjami średniego napięcia.
W typowych jednostkach SN/nn, zestawienie wartości rzędu 15 kV czy 20 kV z 0,4 kV staje się dzięki temu intuicyjne. Taka standaryzacja chroni przed kosztownymi pomyłkami przy doborze zabezpieczeń i obliczaniu prądów znamionowych dla obydwu stron urządzenia. Utrzymanie przekładni powyżej jedności jest także gwarancją precyzji, pozwalającą zachować dokładność pomiarów na poziomie nawet 0,4%.
Choć konstrukcyjnie transformator może pełnić funkcję urządzenia podwyższającego napięcie, trzymanie się ogólnie przyjętej konwencji zapewnia spójność w technicznych opracowaniach. Dzięki temu podczas eksploatacji dużo łatwiej wykryć ewentualne nieprawidłowości w działaniu sprzętu.
