Na czym polega zasada działania transformatora trójfazowego?
Fundamentem pracy transformatora trójfazowego jest zjawisko indukcji elektromagnetycznej, pozwalające na efektywne przekształcanie napięć przemiennych przy niezmienionej częstotliwości. Kluczowym momentem jest przepływ prądu przez uzwojenie pierwotne, co prowadzi do emisji zmiennego pola elektromagnetycznego. Wytworzony w ten sposób strumień magnetyczny zostaje zamknięty wewnątrz rdzenia i dociera bezpośrednio do uzwojenia wtórnego. Właśnie tam, dzięki indukcji, powstaje napięcie wtórne, którego ostateczna wartość pozostaje w ścisłej zależności od liczby zwojów cewki.
W systemach trójfazowych kluczową rolę odgrywają trzy napięcia fazowe, przesunięte względem siebie o kąt 120 stopni. Aby utrzymać ciągłość pracy urządzenia, szczególnie podczas zasilania odbiorników, niezbędny jest przepływ prądu magnesującego. Cała konstrukcja opiera się najczęściej na rdzeniu trójkolumnowym, którego zadaniem jest zagwarantowanie należytej symetrii pola wewnątrz maszyny.

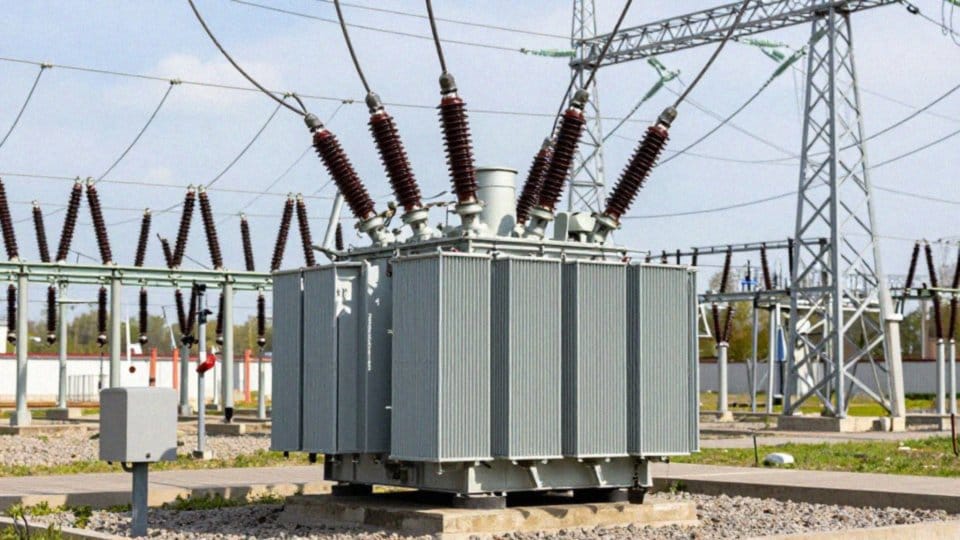

Dlaczego transformator trójfazowy jest kluczowy dla przesyłu energii?
Przesyłanie prądu na znaczne odległości wymaga przede wszystkim ograniczenia strat mocy, w czym nieocenioną rolę odgrywają transformatory trójfazowe. Podnoszą one napięcie jeszcze przed wtłoczeniem energii do linii przesyłowych, co pozwala na zastosowanie cieńszych przewodów niż w przypadku instalacji jednofazowych. To rozwiązanie nie tylko poprawia efektywność dystrybucji, ale także gwarantuje lepszą stabilność oraz symetrię napięć, co okazuje się kluczowe dla współczesnych sieci energetycznych.
Dobór odpowiedniej przekładni transformatora przekłada się bezpośrednio na:
- mniejsze straty,
- wyższą sprawność całego systemu,
- ciągłość dostaw prądu,
- płynne dostosowanie parametrów do potrzeb procesów technologicznych.
Dzięki nim nawet przy dużym obciążeniu sieć zachowuje wysoką wydajność, zapewniając niezawodne zasilanie odbiorcom.
Co wchodzi w skład transformatora trójfazowego?
Sercem każdego transformatora trójfazowego są trzy kluczowe elementy: rdzeń, uzwojenia oraz systemy pomocnicze. Aby zminimalizować straty energii wywoływane prądami wirowymi, rdzeń buduje się z izolowanych warstw blachy elektrotechnicznej, najczęściej w formie klasycznej konstrukcji trzykolumnowej. Z kolei cewki, czyli uzwojenia pierwotne i wtórne, powstają zazwyczaj z miedzi lub aluminium.
W zależności od tego, jakie zadanie ma pełnić urządzenie, inżynierowie sięgają po różne konfiguracje, takie jak:
- modele trójuzwojeniowe,
- autotransformatory.
Funkcjonalność transformatora zależy od całego szeregu komponentów, w tym:
- przewodów zasilających,
- przekładników,
- kluczowych systemów chłodzenia.
W tym zakresie rynek dzieli się na wersje:
- olejowe,
- suche.
Co w połączeniu z odpowiednią obudową i zabezpieczeniami zapewnia bezpieczną pracę. Konstruktorzy decydują się także na specyficzne warianty, jak:
- jednostki blokowe,
- wielofazowe,
- toroidalne,
uzależniając finalny projekt od wymagań sieci. Parametry znamionowe – czyli moc, napięcie oraz przekładnia – stanowią fundament, który determinuje nie tylko wydajność maszyny, ale także jej rolę w systemie elektroenergetycznym.
Jak działa indukcja elektromagnetyczna w rdzeniu?
Przepływ prądu przez uzwojenie pierwotne transformatora inicjuje powstawanie zmiennego pola magnetycznego. Strumień magnetyczny wykorzystuje rdzeń stalowy jako główny przewodnik, co skutecznie minimalizuje jego rozproszenie. W oparciu o prawo Faradaya, wahania tego strumienia indukują siłę elektromotoryczną w uzwojeniach wtórnych, a wielkość napięcia wyjściowego jest bezpośrednio skorelowana z:
- liczbą zwojów cewki,
- częstotliwością zmian pola.
W zaawansowanych układach trójfazowych w rdzeniu koegzystują trzy strumienie oznaczone jako R, S i T, których wzajemna interakcja pozwala na niezwykle wydajne przesyłanie energii. Konstruktorzy dbają o ograniczenie strat w żelazie poprzez stosowanie laminowanych rdzeni. Zamiast litego bloku, wykorzystuje się tu starannie izolowane, cienkie arkusze blachy, co niweluje przepływ niepożądanych prądów wirowych i chroni urządzenie przed nadmiernym nagrzewaniem. Dodatkowo, wybór materiałów o niskiej histerezie magnetycznej pozwala wyeliminować straty energii powstałe na skutek cyklicznego przemagnesowywania stali. Kluczowym elementem analizy pracy transformatora pozostaje prąd magnesujący, niezbędny do wytworzenia indukcji w kolumnach rdzenia. Świadome projektowanie obwodu magnetycznego, uwzględniające między innymi składowe zerowe strumienia, gwarantuje wysoką sprawność urządzenia oraz eliminuje zakłócenia, które mogłyby pojawić się podczas procesu przekształcania napięć.
Jak łączenia uzwojeń kształtują przesunięcie fazowe?
Konfiguracja uzwojeń w transformatorze determinuje przesunięcie fazowe między napięciem strony pierwotnej a wtórnej, co technicznie określamy mianem wskaźnika grupy połączeń. Wybór między układami takimi jak gwiazda czy trójkąt nie jest przypadkowy, ponieważ każdy z nich wymusza odmienne zależności wektorowe.
W przypadku połączenia gwiazda-gwiazda napięcia pozostają w tej samej fazie. Rozwiązanie to wybitnie ułatwia wyprowadzenie punktu zerowego, co okazuje się kluczowe przy zasilaniu odbiorników jednofazowych. Zgoła odmiennie zachowują się układy trójkątne, gdyż wprowadzają one 30-stopniowe przesunięcie fazowe.
O tym aspekcie musimy pamiętać zwłaszcza wtedy, gdy planujemy równoległą pracę kilku transformatorów w ramach jednej sieci. W sytuacjach wymagających lepszej kompensacji niesymetrii świetnie sprawdza się połączenie w zygzak. Dzięki specjalnemu podziałowi cewek na kolumnach, układ ten skutecznie redukuje składową zerową i wygładza zakłócenia wywołane nierównomiernym obciążeniem faz.
Dobór właściwej grupy połączeń to przede wszystkim kwestia dopasowania parametrów transformatora do wymagań systemu zasilania. Nie bez znaczenia pozostaje tu aspekt bezpieczeństwa: dostęp do punktu zerowego pozwala nie tylko na stabilną pracę infrastruktury, ale również na precyzyjne sterowanie prądami zwarciowymi i skuteczną ochronę przeciwporażeniową.
Jak dobiera się przekładnię i napięcia znamionowe?
Wybór odpowiednich parametrów transformatora zaczyna się od zrozumienia relacji między liczbą zwojów w uzwojeniach. To właśnie przekładnia, czyli stosunek napięcia pierwotnego do wtórnego, decyduje o tym, czy dany model będzie pracował jako jednostka podwyższająca, czy obniżająca napięcie.
Aby projekt był technicznie poprawny, należy precyzyjnie określić:
- napięcie znamionowe zasilania,
- wymagane wartości fazowe i międzyfazowe,
- moc wyrażoną w kVA,
- prądy znamionowe po obu stronach układu.
Inżynierowie muszą przy tym uwzględnić specyfikę obciążenia oraz ewentualną konieczność regulacji napięcia w czasie pracy, co zapewnia stabilność sieci nawet przy dynamicznych zmianach warunków eksploatacji. Projektowanie wymaga także dopasowania urządzenia do dostępnych sieci jedno- i trójfazowych.
W tym miejscu istotną rolę odgrywa analiza strat mocy w rdzeniu oraz uzwojeniach, a także kwestia harmonicznych i rodzaju połączeń, które rzutują na rozkład napięć oraz przesunięcia fazowe. Staranny dobór tych wszystkich elementów to gwarancja, że transformator stworzy zgraną całość z systemem zasilania, zapewniając zarówno bezpieczeństwo odbiorcom, jak i wysoką sprawność przesyłu energii.
Jak ograniczyć straty mocy i poprawić sprawność transformatora?
Osiągnięcie wysokiej efektywności energetycznej wymaga przede wszystkim walki z dwoma rodzajami ubytków energii:
- stratami obciążeniowymi, nazywanymi potocznie stratami w miedzi,
- stratami jałowymi, czyli stratami w żelazie.
Aby ograniczyć te drugie, kluczowe jest wykorzystanie wysokiej jakości blachy transformatorowej o niskiej histerezie i cienkiej strukturze laminatów. Taka konstrukcja skutecznie wygasza prądy wirowe, które w przeciwnym razie zamieniałyby energię w niepotrzebne ciepło. W przypadku strat w miedzi, walka o sprawność skupia się na optymalizacji przekroju przewodów oraz doborze najwyższej jakości materiałów. Zastosowanie miedzi zamiast aluminium pozwala istotnie obniżyć rezystancję uzwojeń, co przekłada się na lepsze parametry pracy przy zachowaniu dotychczasowej mocy znamionowej.
Równie ważna jest dbałość o warunki chłodzenia – niższą temperaturę pracy przeliczysz bezpośrednio na mniejszy opór elektryczny i wyższą sprawność całego układu. Unikanie przeciążeń to kolejny prosty krok, by zapobiec nadmiernemu nagrzewaniu się sprzętu. Warto również na bieżąco monitorować prądy fazowe, co pozwala nie tylko wykryć ewentualną niesymetrię, ale także kontrolować obecność składowej zerowej generowanej przez nieliniowe odbiorniki.
Przed negatywnym wpływem wyższych harmonicznych skutecznie chronią dedykowane filtry i systemy kompensacji, które niwelują dodatkowe straty w obiegu magnetycznym. Całość dopełnia dbałość o minimalizację rozproszeń pola oraz staranna separacja cewek, co finalnie stabilizuje pracę urządzenia i znacząco podnosi jego efektywność eksploatacyjną.

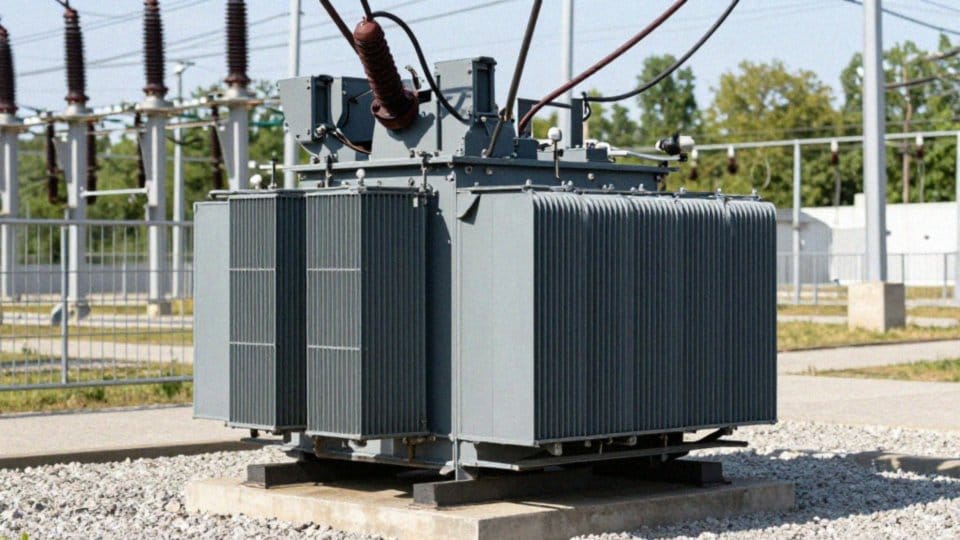

Jak chłodzenie wpływa na eksploatację transformatora?
Wydajne systemy chłodzenia to fundament trwałości i efektywności pracy transformatorów. Obniżając temperaturę roboczą, bezpośrednio redukujemy rezystancję uzwojeń, co przekłada się na mniejsze straty energii w miedzi. Ma to kluczowe znaczenie, gdyż nadmiar ciepła drastycznie przyspiesza degradację izolacji, grożąc nieodwracalną awarią urządzenia.
Dobór technologii chłodzenia musi odpowiadać konkretnemu typowi jednostki. W przypadku modeli olejowych, wykorzystanie wymienników ciepła i wymuszonego obiegu pozwala na osiągnięcie wysokiej mocy znamionowej przy zachowaniu stabilnych warunków pracy. Należy jednak pamiętać, że stosowanie łatwopalnego medium nakłada na operatorów surowe wymogi bezpieczeństwa przeciwpożarowego.
Zupełnie inaczej sytuacja wygląda w przypadku transformatorów suchych, które chłodzi się powietrzem. Są one znacznie bezpieczniejsze w budynkach, głównie ze względu na prostszą obsługę i brak rygorystycznych ograniczeń ppoż. Mimo to, niezawodność tej technologii zależy od systematycznego monitoringu temperatur oraz serwisowania układów wentylacyjnych.
Zadbajmy o odpowiedni zapas mocy chłodniczej na etapie projektowania, by skutecznie eliminować ryzyko przeciążeń. Tylko utrzymanie parametrów izolacji na właściwym poziomie przez cały okres eksploatacji gwarantuje stabilność i niezawodność sieci przesyłowych.
