Czy transformator zmienia prąd zmienny na stały?
Wbrew powszechnemu przekonaniu, transformator wcale nie zamienia prądu przemiennego na stały. Jego rola ogranicza się do modyfikacji parametrów napięcia i natężenia prądu AC, co osiąga dzięki zjawisku indukcji elektromagnetycznej. Jeśli Twoim celem jest konwersja prądu na stały (DC), konieczne będzie zastosowanie układu prostownika.
Standardowe rozwiązanie opiera się na:
- mostku prostowniczym,
- wykorzystującym cztery diody,
- często wspieranym przez kondensator wygładzający pulsacje.
Kompletny zasilacz, z jakiego korzystają nowoczesne urządzenia elektroniczne, to znacznie bardziej rozbudowana konstrukcja. Składa się on z:
- transformatora obniżającego napięcie,
- bloku diod,
- stabilizatora, który dba o to, by wyjściowa wartość prądu pozostawała niezmienna.
Sam transformator, pozbawiony tych dodatkowych komponentów, jedynie przekształca amplitudę, nie wpływając jednak na zmienny charakter prądu.
Jak transformator zmienia napięcie prądu zmiennego?
Działanie tego mechanizmu opiera się na zjawisku indukcji elektromagnetycznej, zachodzącym między dwoma uzwojeniami. Przepływ prądu zmiennego przez cewkę pierwotną wytwarza w rdzeniu zmienne pole magnetyczne, które indukuje siłę elektromotoryczną w obwodzie wtórnym, umożliwiając tym samym konwersję napięcia. O finalnej wartości napięcia wyjściowego decyduje proporcja liczby zwojów po obu stronach transformatora – przykładowo, dziesięciokrotnie mniejsza liczba zwojów na wyjściu przekłada się na dziesięciokrotny spadek napięcia.

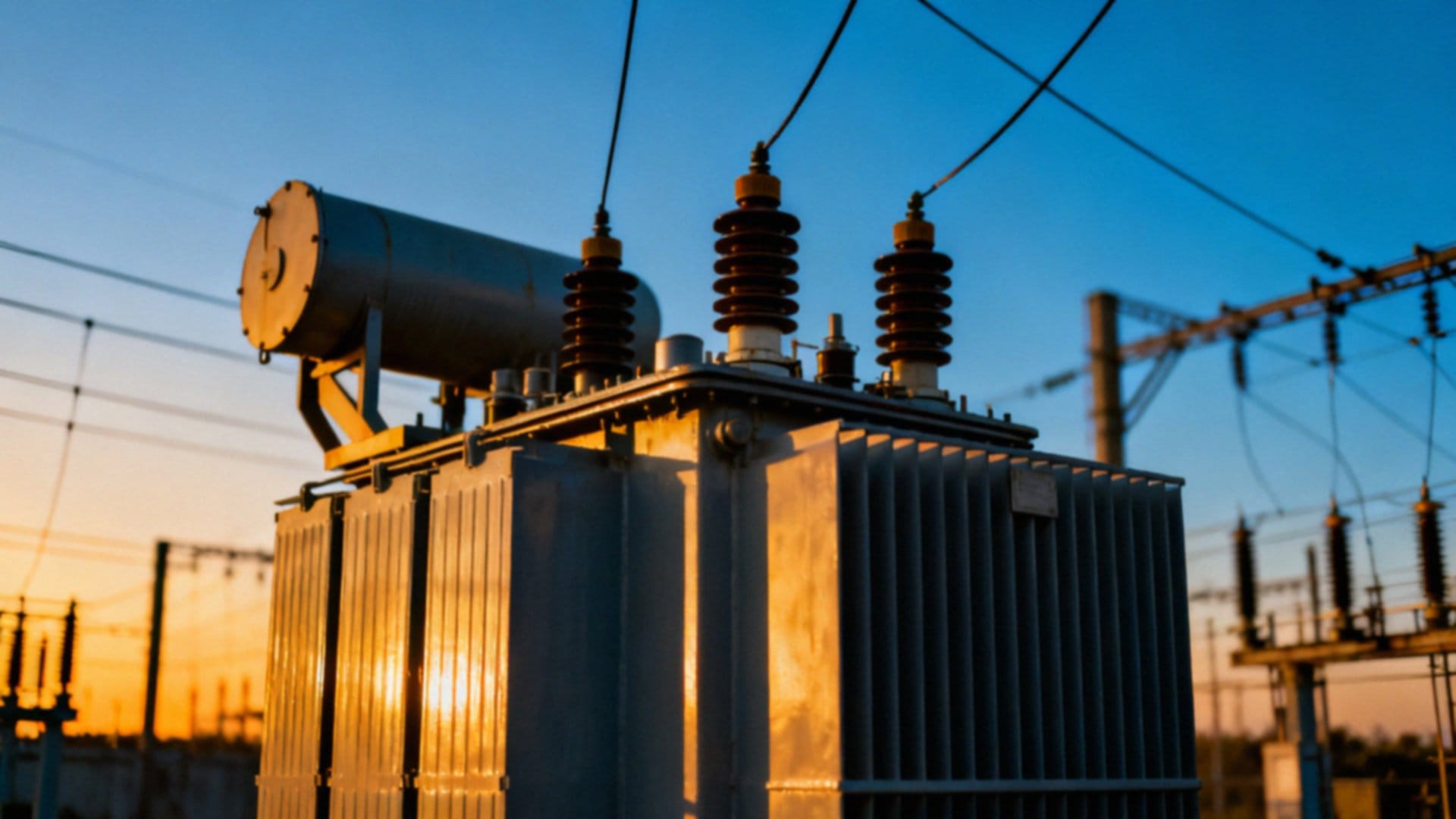

Urządzenia te stanowią kręgosłup systemów elektroenergetycznych, pozwalając na podnoszenie parametrów napięcia na potrzeby przesyłu energii na duże odległości lub redukcję do bezpiecznego poziomu dla użytkownika końcowego. Inżynierowie podczas projektowania takich układów muszą balansować między efektywnością energetyczną a minimalizacją strat mocy powstających w miedzi. Niezwykle istotne jest również odpowiednie dopasowanie obciążenia do odbiorników. W klasycznych zasilaczach transformator występuje na samym początku ścieżki zasilania, przygotowując prąd do procesu prostowania i stabilizacji.

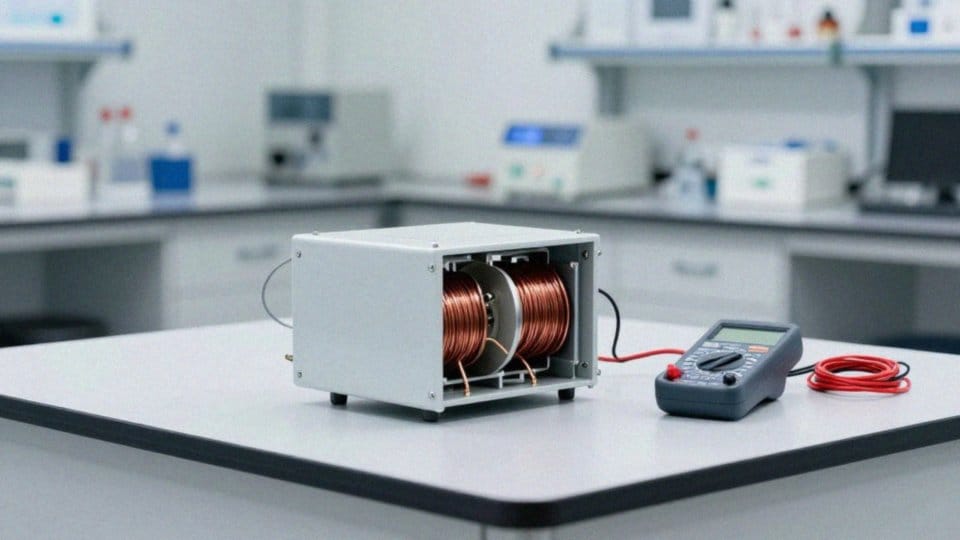

Dlaczego transformator nie działa z prądem stałym?
Fundamentem indukcji elektromagnetycznej jest zmienne pole magnetyczne, które może zainicjować przepływ prądu w uzwojeniu wtórnym. Taka zależność występuje wyłącznie w przypadku zasilania układu prądem zmiennym, ponieważ prąd stały wytwarza pole o niezmiennej indukcji, co czyni przekaz energii niemożliwym. W takiej sytuacji transformator staje się bezużyteczny, a zasilanie cewki prądem stałym rodzi poważne zagrożenia.
Przy braku właściwej indukcyjności, opór ograniczony zostaje jedynie do rezystancji miedzianego drutu, co prowadzi do gwałtownego wydzielania się ciepła w wyniku efektu Joule’a. Ponadto nasycenie magnetyczne rdzenia skutecznie niweluje indukcyjność urządzenia, grożąc stopieniem izolacji i trwałym uszkodzeniem sprzętu.
Aby uniknąć awarii w systemach zasilanych prądem stałym, takich jak:
- instalacje fotowoltaiczne,
- akumulatory.
Zamiast klasycznych transformatorów stosuje się bardziej zaawansowane rozwiązania. Falowniki oraz przetwornice impulsowe wykorzystują szybkie kluczowanie tranzystorowe, symulując zmienny charakter prądu, co pozwala na bezpieczną i wydajną konwersję napięcia.
Jak działa mostek prostowniczy i kondensator?
| Element | Funkcja | Rodzaj prądu |
|---|---|---|
| Mostek prostowniczy | Prostowanie napięcia zmiennego | Zmienny na stały |
| Kondensator | Filtrowanie napięcia stałego | Stały |
| Transformator | Zmiana napięcia prądu przemiennego | Zmienny |
Mostek prostowniczy, opierając się na konfiguracji czterech diod w układzie Graetza, skutecznie przekształca prąd przemienny w jednokierunkowy prąd pulsujący. Wykorzystanie pełnookresowego prostowania pozwala w pełni spożytkować obie połówki wejściowej sinusoidy. Dzięki naprzemiennemu przewodzeniu prądu przez poszczególne gałęzie mostka, na wyjściu otrzymujemy napięcie o stałej polaryzacji, które oscyluje między zerem a wartością szczytową.
Surowy przebieg napięcia DC nie nadaje się jednak do bezpośredniego zasilania delikatnej elektroniki ze względu na generowane zakłócenia. Aby temu zaradzić, równolegle do wyjścia prostownika włącza się kondensator pełniący funkcję zasobnika energii. Element ten przejmuje nadmiar ładunku w szczytach napięcia, oddając go w chwilach spadku, co skutecznie wygładza tętnienia i podnosi średni poziom napięcia stałego.
Dobór odpowiedniej pojemności kondensatora zależy od planowanego obciążenia oraz akceptowalnego poziomu pulsacji. W bardziej zaawansowanych układach filtrowanie to dopiero początek drogi do czystego zasilania. Aby zagwarantować stabilną pracę urządzeń, za kondensatorem często umieszcza się dodatkowe filtry klasy RC lub LC, a także stabilizatory napięcia. Taka wielostopniowa ochrona minimalizuje szumy i zabezpiecza wrażliwe komponenty przed ryzykiem awarii czy błędnego działania.
Dlaczego 26V napięcia zmiennego daje 36V stałego?
Wartość nominalna 26V podawana dla transformatorów określa napięcie skuteczne. Gdy jednak przepuścimy ten prąd przez mostek prostowniczy, wartość szczytowa wzrośnie do około 36,8V. Wynika to z prostej zależności matematycznej, według której dla sinusoidy wartość ta stanowi iloczyn napięcia skutecznego i pierwiastka z dwóch. Kiedy kondensator filtrujący gromadzi ładunek, wygładza on napięcie, dążąc do poziomu szczytowego. W praktyce musimy jednak odliczyć spadek napięcia na samych diodach, który zazwyczaj odbiera nam od 1 do 2V. W efekcie, w stanie spoczynku uzyskamy stabilne 36V prądu stałego. Warto pamiętać, że po podłączeniu obciążenia poziom ten będzie spadał, a stopień tego osłabienia zależy bezpośrednio od wybranej pojemności kondensatora oraz rezystancji wewnętrznej całego transformatora.
Projektując zasilanie, na przykład dla systemów oświetlenia LED, nieodzowne staje się użycie przetwornicy lub stabilizatora napięcia. Taki dodatek pozwoli precyzyjnie dopasować prąd do potrzeb odbiornika. Jeśli zignorujemy ten krok, wrażliwe podzespoły mogą zostać szybko przeciążone, co często prowadzi do ich trwałego uszkodzenia.

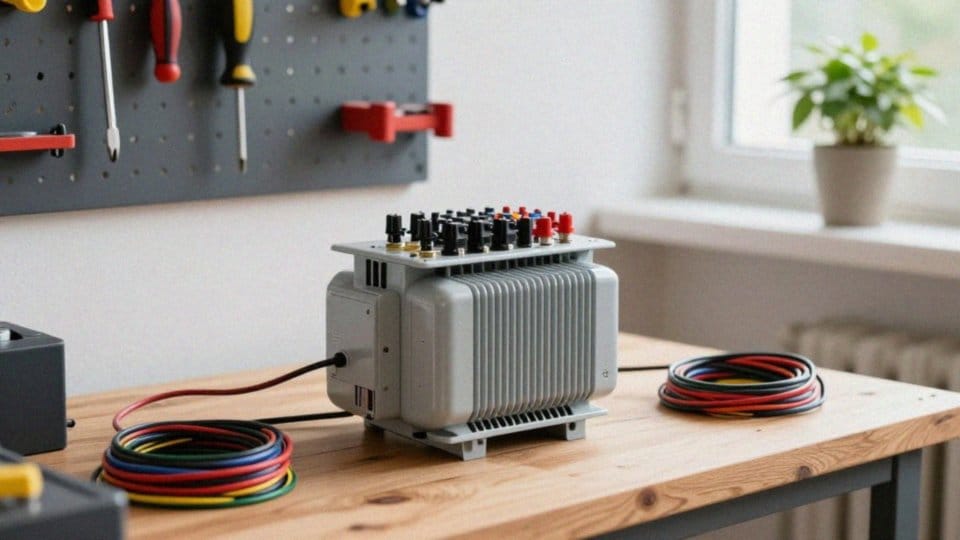

Jak bezpiecznie używać transformatora?
Praca z transformatorem to odpowiedzialne zadanie, wymagające rygorystycznego podejścia do kwestii bezpieczeństwa. Fundamentem jest dobór urządzenia o mocy znamionowej wyraźnie wyższej od przewidywanego obciążenia. Ignorowanie tego parametru prowadzi do:
- przegrzania uzwojeń,
- niszczenia izolacji,
- drastycznego zwiększenia zagrożenia pożarowego.
Kluczową rolę odgrywa tu odpowiednia ochrona. Stosowanie bezpieczników topikowych czy wyłączników termicznych pozwala w porę odciąć zasilanie w razie awarii lub nadmiernego wzrostu temperatury. Nie można również zapominać o uziemieniu metalowej obudowy, co stanowi niezbędną barierę przed przypadkowym porażeniem prądem. Aby układ pracował stabilnie, konieczne jest zapewnienie swobodnej cyrkulacji powietrza wokół rdzenia, co ułatwia wydajne oddawanie ciepła.
W projektach bazujących na układach prostowniczych należy z dużą starannością dobrać kondensatory elektrolityczne. Ich wytrzymałość napięciowa musi przewyższać szczytową wartość napięcia stałego. Podobnie w instalacjach OZE warto sięgać po profesjonalne falowniki z zaawansowaną ochroną przeciwzwarciową. Podczas serwisowania bezwzględnie używaj narzędzi z odpowiednią izolacją oraz stosuj odzież ochronną.
Pamiętaj też o kardynalnej zasadzie: transformator nigdy nie może być zasilany prądem stałym, gdyż brak indukcyjności doprowadzi do natychmiastowego stopienia uzwojeń. Przestrzeganie zaleceń producenta i standardów elektrycznych to najlepszy sposób, by cieszyć się bezawaryjną pracą całego układu.
Jak zbudować prosty zasilacz z transformatorem?
Budowa klasycznego zasilacza liniowego opiera się na czterech fundamentach:
- transformacji napięcia,
- prostowaniu,
- filtracji,
- stabilizacji.
Proces rozpoczyna się od transformatora, który obniża wysokie napięcie sieciowe do bezpieczniejszego poziomu, na przykład 24 V. Kluczem do trwałości układu jest dobór urządzenia o mocy wyższej o około 20-30% od planowanego maksymalnego obciążenia, co zapewnia nam niezbędny bufor bezpieczeństwa. Dalej prąd trafia do mostka złożonego z czterech diod, gdzie następuje jego zamiana z charakterystyki przemiennej na pulsujący przebieg jednokierunkowy. Aby wygładzić uzyskane napięcie, stosujemy kondensatory elektrolityczne. Przyjmuje się, że na każdy amper wyjściowy warto przewidzieć od 1000 do 2000 µF pojemności, co skutecznie minimalizuje uciążliwe tętnienia. Jeśli zależy Ci na wysokiej precyzji, na ostatnim etapie warto umieścić stabilizator z serii LM78xx lub wydajną przetwornicę DC-DC, które niwelują skoki napięcia wywołane zmienną pracą odbiorników. Bezpieczeństwo jest równie istotne co sprawność układu. Podstawą jest montaż bezpiecznika zwłocznego po stronie pierwotnej transformatora oraz zastosowanie rezystorów rozładowujących kondensatory po odłączeniu zasilania, co znacznie ułatwia serwisowanie. Warto również pomyśleć o zabezpieczeniu termicznym, szczególnie gdy planujemy zamknięcie elektroniki w szczelnie zabudowanej obudowie. Finalna jakość zasilania zależy od detali – wykorzystanie diod o niskim spadku napięcia i kondensatorów o odpowiednim marginesie wytrzymałości gwarantuje stabilne warunki pracy Twoich modułów elektronicznych przez długi czas.
