Jak brzmi podstawowy wzór transformatora?
Podstawowa zależność w transformatorze jednofazowym wyraża się prostym stosunkiem napięć U1/U2 równym proporcji liczby zwojów w1/w2. W tym układzie w1 oraz w2 odnoszą się bezpośrednio do uzwojeń pierwotnego i wtórnego. Co ciekawe, w idealnych warunkach prądy zachowują się odwrotnie: ich iloraz I2/I1 również odpowiada przełożeniu zwojów. Parametr ten, nazywany przekładnią, precyzyjnie definiuje relację między siłami elektromotorycznymi E1 oraz E2.
Wspomniane wyliczenia bazują na założeniu, że napięcie jest idealną sinusoidą, a w samym procesie przesyłu energii nie dochodzi do żadnych strat. Pozwala to przyjąć w teorii, że moc pobierana z sieci jest dokładnie równa mocy oddawanej na wyjściu. Rzeczywistość jednak weryfikuje te założenia, dlatego w praktyce inżynierskiej niezbędne staje się wykorzystanie schematu zastępczego. Uwzględnia on rezystancję oraz reaktancję uzwojeń, co pozwala rzetelnie ocenić realne parametry pracy urządzenia.
Co to jest uzwojenie pierwotne i wtórne?
Zasilanie transformatora rozpoczyna się od uzwojenia pierwotnego, które czerpie energię ze źródła prądu przemiennego, inicjując przepływ zmiennego pola magnetycznego w rdzeniu. Następnie uzwojenie wtórne przechwytuje indukowane napięcie, przekazując je dalej do odbiorników. Ostateczna wartość napięcia wyjściowego – czy będzie wyższe, czy niższe od wejściowego – wynika bezpośrednio z wzajemnej liczby zwojów w obu sekcjach.
Większość konstrukcji stawia na izolację galwaniczną części pierwotnej i wtórnej, co skutecznie zapobiega bezpośredniemu przepływowi ładunków między obwodami. Wyjątek stanowią autotransformatory, w których oba uzwojenia współdzielą wspólny fragment drutu. Elementy te nawija się zazwyczaj z miedzi lub aluminium, nadając im formę toroidalną bądź cylindryczną.
Kluczowe parametry techniczne, takie jak:
- indukcyjność,
- rezystancja,
- precyzja wykonania uzwojeń.
Zbyt mały przekrój przewodów nie tylko podnosi straty mocy, ale również prowadzi do nadmiernego wydzielania ciepła, co drastycznie obniża sprawność urządzenia. Stabilne działanie sprzętu zapewniamy nie tylko odpowiednim rozmieszczeniem cewek, ale także wydajnym chłodzeniem, wykorzystującym w tym celu wymuszony obieg powietrza lub zanurzenie komponentów w specjalistycznym oleju transformatorowym.

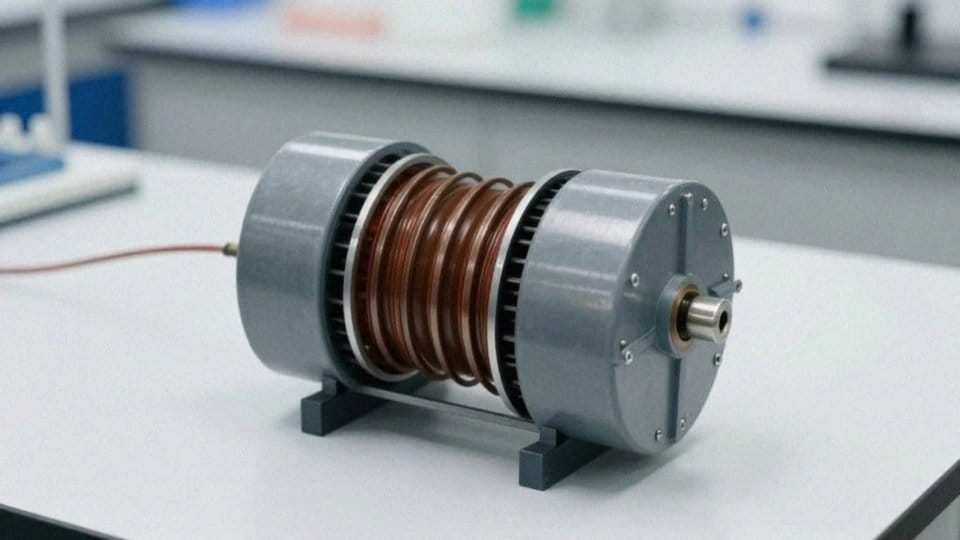

Jak działa indukcja elektromagnetyczna w transformatorze?
W sercu działania każdego transformatora leży prawo Faradaya. Gdy przez uzwojenie pierwotne przepływa prąd przemienny, generuje on zmienne pole magnetyczne, które dzięki wysokiej przenikalności magnetycznej rdzenia jest efektywnie kierowane bezpośrednio do uzwojenia wtórnego. Właśnie tam, w procesie indukcji elektromagnetycznej, następuje wzbudzenie siły elektromotorycznej, której wielkość zależy zarówno od częstotliwości pracy, jak i liczby zwojów.
W rzeczywistych warunkach praca urządzenia nie jest jednak idealna. Straty energii, wynikające z histerezy magnetycznej oraz przepływu prądów wirowych, są nieuniknione, dlatego rdzenie konstruuje się z pakietów izolowanych blach stalowych. Należy również pamiętać o prądzie jałowym, niezbędnym do magnesowania rdzenia w chwilach, gdy odbiornik nie pobiera energii.
Zjawiska te mają bezpośredni wpływ na przesunięcia fazowe i sprawność całego układu, co finalnie kształtuje limity mocy, jakie transformator jest w stanie bezpiecznie przekazać.
Jak obliczyć U2 na podstawie U1?
Wartość napięcia wtórnego U2 wyznaczamy, mnożąc napięcie wejściowe U1 przez przekładnię transformatora, czyli stosunek liczby zwojów uzwojenia wtórnego (w2) do pierwotnego (w1). Zależność tę opisuje powszechnie stosowana formuła: U2 = U1 * (w2/w1). Jeśli uzwojenie wtórne ma więcej zwojów niż pierwotne, urządzenie pełni funkcję podwyższającą, w odwrotnej sytuacji mamy do czynienia z transformatorem obniżającym.
W rzeczywistych warunkach obliczenia teoretyczne odbiegają jednak od praktyki. Główną przyczyną są spadki napięcia wywołane naturalną rezystancją oraz reaktancją uzwojeń. Co więcej, wyjściowe napięcie nie pozostaje stabilne – jego poziom zmienia się wraz z obciążeniem, a skala tego zjawiska zależy od wewnętrznych parametrów konstrukcyjnych urządzenia.
Przy określaniu precyzyjnych wartości znamionowych U2n kluczową rolę odgrywa napięcie zwarcia, które wyraża procentowy spadek napięcia przy przepływie znamionowego prądu obciążenia. Warto przy tym uwzględnić, że na obniżenie dostępnej siły elektromotorycznej w układach przemysłowych wpływają również prądy jałowe oraz magnetyczne, które są nieodłącznym elementem pracy transformatora.
Jak obliczyć I2 na podstawie I1?
W budowie idealnego transformatora przepływ wyjściowy I2 wyznacza się poprzez pomnożenie prądu wejściowego I1 przez odwrotność przekładni zwojowej, co wyraża zależność I2 = I1 * (w1/w2). Relacja ta ma swoje źródło w zasadzie zachowania energii, zgodnie z którą w układach bezstratnych moc pierwotna P1 jest równa wtórnej P2.
Porównanie stosunków prądów oraz napięć, czyli I2/I1 = U1/U2, jasno dowodzi, że prąd zmienia się w sposób odwrotnie proporcjonalny do potencjału elektrycznego. Rzeczywistość jednak wprowadza pewne korekty, gdyż musimy wziąć pod uwagę:
- straty w miedzi,
- zjawisko prądu jałowego, który zasila uzwojenie pierwotne nawet wtedy, gdy transformator nie jest obciążony.
W praktyce każde przyłożenie odbiornika generuje spadki napięcia na rezystancji i reaktancji uzwojeń, przez co realna wartość I2 bywa nieco niższa niż przewidywania teoretyczne. Aby uzyskać precyzyjny wynik w warunkach roboczych, stosuje się koncepcję przetransformowanej rezystancji obciążenia R’, obliczanej jako R’ = (w1/w2)^2 * R_load, co pozwala rzetelnie uwzględnić faktyczne zapotrzebowanie odbiornika na energię.
Jak uwzględnić straty w miedzi i żelazie?
Aby precyzyjnie wyznaczyć rzeczywistą moc transformatora, należy dokładnie uwzględnić sumę wszystkich strat energii. Dzielą się one na dwa główne rodzaje:
- straty w miedzi – określane jako ∆Pcu, wynikają z nagrzewania się rezystancyjnych uzwojeń – wykonanych zazwyczaj z miedzi lub aluminium – i rosną proporcjonalnie do kwadratu płynącego prądu. Ich wartość wylicza się ze wzoru I^2 * R, a w praktyce ustala poprzez próbę zwarciową,
- straty w żelazie – czyli ∆PFe, lokalizują się w rdzeniu magnetycznym. Są one efektem zjawiska histerezy oraz przepływu prądów wirowych; pozostają niemal stałe przy określonych parametrach zasilania, takich jak częstotliwość czy amplituda strumienia. Ich pomiar wykonuje się podczas próby biegu jałowego przy napięciu znamionowym.
W modelu zastępczym oba zjawiska mają swoje odzwierciedlenie: straty w miedzi przypisuje się rezystancji uzwojeń, natomiast straty w rdzeniu reprezentuje równoległa rezystancja RFe, przez którą płynie część prądu magnesującego. Konstruktorzy walczą z tymi niepożądanymi efektami cieplnymi, stosując zaawansowane układy chłodzenia olejowego lub powietrznego oraz dbając o odpowiednią izolację blach rdzenia. Regularna kontrola techniczna, w tym systematyczne sprawdzanie rezystancji izolacji, nie tylko pozwala rzetelnie ocenić straty mocy, ale przede wszystkim gwarantuje bezpieczną eksploatację urządzenia przez długi czas.

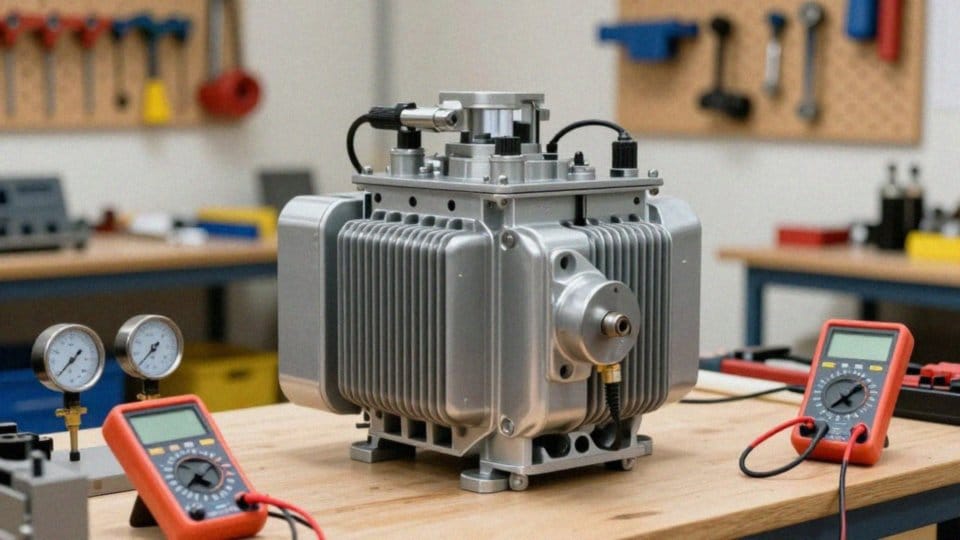

Jak obliczyć sprawność transformatora?
Sprawność transformatora określa efektywność, z jaką urządzenie przekazuje energię z sieci do odbiornika. W teorii jest to po prostu stosunek mocy wyjściowej do wejściowej, jednak w warunkach rzeczywistych musimy uwzględnić straty zachodzące wewnątrz układu. Dlatego obliczamy ją, dzieląc moc wyjściową przez sumę tejże mocy oraz strat w miedzi i żelazie, a otrzymany wynik wyrażamy w procentach.
Kluczowe znaczenie dla tej kalkulacji mają dwa rodzaje strat:
- straty w uzwojeniach, czyli w miedzi, zmieniają się dynamicznie w zależności od obciążenia – rosną wraz z kwadratem natężenia prądu,
- straty w żelazie pozostają niezmienne, dopóki napięcie zasilające utrzymuje się na stałym poziomie.
Intuicyjnie, najwyższą sprawność uzyskujemy wówczas, gdy oba te rodzaje strat się zrównują. Należy pamiętać, że parametry te różnią się w zależności od skali urządzenia. Wielkie jednostki energetyczne potrafią osiągnąć imponującą sprawność rzędu 99 procent. Mniejsze transformatory, montowane chociażby w sprzęcie audio, notują wyraźnie większe straty, co przekłada się na niższy wskaźnik efektywności.
Aby precyzyjnie ocenić jakość pracy konkretnego urządzenia, przeprowadza się testy laboratoryjne:
- próbę zwarciową dla wyznaczenia strat w miedzi,
- próbę biegu jałowego dla określenia strat w żelazie.
