Co to jest trafo i jak działa?
Transformator, potocznie zwany trafem, to niezwykle istotne urządzenie w układach elektroenergetycznych, którego głównym zadaniem jest zmiana napięcia prądu przemiennego przy zachowaniu niezmiennej częstotliwości. Zasada jego funkcjonowania opiera się na zjawisku indukcji elektromagnetycznej. Przepływ prądu przez uzwojenie pierwotne generuje zmienne pole magnetyczne w stalowym rdzeniu, co z kolei indukuje siłę elektromotoryczną w uzwojeniu wtórnym. Ostateczna wartość napięcia wyjściowego wynika bezpośrednio z tzw. przekładni, czyli stosunku liczby zwojów między obiema cewkami.
Wersje podwyższające dysponują większą liczbą zwojów po stronie wtórnej, podczas gdy obniżające mają ich wyraźnie mniej. Dzięki podnoszeniu napięcia i jednoczesnemu zmniejszaniu natężenia prądu, inżynierowie mogą skutecznie minimalizować straty rezystancyjne podczas przesyłu energii na duże odległości. Pomimo wysokiej sprawności, podczas eksploatacji zawsze pojawiają się niewielkie straty w rdzeniu oraz uzwojeniach, co rzutuje na całkowity bilans mocy – czynnej, biernej i pozornej.
Współczesna technika oferuje ogromny wybór tych urządzeń, dostosowanych do konkretnych potrzeb. W przemyśle często spotkamy jednostki:
- dużej mocy,
- dystrybucyjne,
- impulsowe.
Natomiast w elektronice precyzyjnej stosuje się modele:
- separacyjne,
- głośnikowe,
- spawalnicze.
Warto również wspomnieć o autotransformatorach, których konstrukcja opiera się na wspólnym, odczepianym uzwojeniu, co znacząco poszerza ich możliwości aplikacyjne.

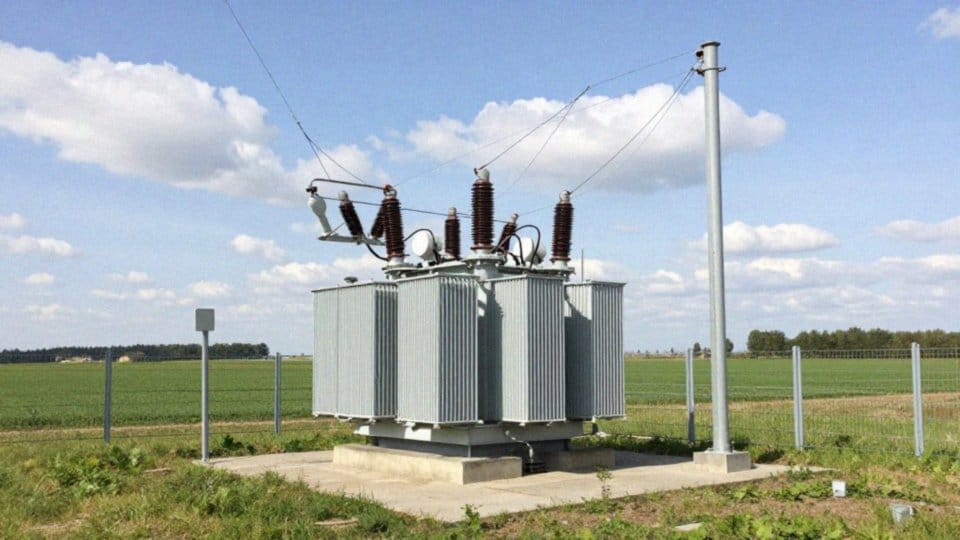

Co to jest stacja trafo i do czego służy?
Stacja transformatorowa, często nazywana stacją TRAFO, stanowi fundament współczesnej sieci energetycznej. Jej kluczowe zadanie polega na redukcji napięcia średniego do poziomu niskiego, co pozwala na bezpieczne przesyłanie prądu bezpośrednio do domów i firm. Pełniąc rolę lokalnego punktu zasilania, obiekt ten nie tylko obniża napięcie, ale również sprawnie rozdziela energię pomiędzy poszczególne linie odbiorcze.
Wnętrze takiej stacji to skomplikowany układ urządzeń, w tym:
- rozdzielni,
- transformatorów mocy,
- zaawansowanych systemów zabezpieczeń,
- aparatury pomiarowej, takiej jak przekładniki.
Inżynierowie dzielą te konstrukcje na cztery podstawowe rodzaje:
- napowietrzne,
- wnętrzowe,
- kontenerowe,
- mobilne.
Te ostatnie wyróżniają się wyjątkową łatwością transportu w razie nagłej potrzeby. Inwestycja w odpowiednio dobraną infrastrukturę jest niezbędna dla funkcjonowania dużych zakładów przemysłowych, rozbudowanych osiedli czy instytucji publicznych. Właściwe dopasowanie typu stacji do charakterystyki terenu to nie tylko gwarancja niezawodności, ale także skuteczny sposób na realną optymalizację kosztów dystrybucji energii.
Dlaczego trafo wymaga prądu przemiennego?
Kluczem do działania transformatora jest zjawisko indukcji elektromagnetycznej, które zachodzi wyłącznie w warunkach zmiennego strumienia magnetycznego. W przypadku prądu przemiennego ciągłe wahania natężenia tworzą w rdzeniu dynamicznie zmieniające się pole, co skutecznie indukuje napięcie w uzwojeniu wtórnym. Prąd stały natomiast generuje pole o niezmiennej charakterystyce. Brak dynamiki strumienia w czasie sprawia, że energia nie jest przekazywana do odbiornika, ponieważ zjawisko indukcji zwyczajnie nie występuje.
Podłączenie klasycznego transformatora do źródła prądu stałego to poważny błąd. W takiej sytuacji jedyną barierą hamującą wzrost natężenia prądu jest rezystancja samych uzwojeń. Skutkuje to gwałtownym wydzielaniem się ciepła, co niemal zawsze prowadzi do przegrzania urządzenia i nieodwracalnego uszkodzenia izolacji.
Rozwiązaniem tego problemu są nowoczesne transformatory impulsowe. Dzięki zastosowaniu przetwornic sterowanych kluczami tranzystorowymi wymuszają one błyskawiczne przełączanie prądu, co wiernie naśladuje pożądaną zmienność. Konstrukcje te często wykorzystują zaawansowane komponenty, w tym rdzenie nanokrystaliczne, co znacząco podnosi sprawność sprzętu w pracy przy wysokich częstotliwościach.
Jak zmienia się poziom napięcia w sieci?
Wszystko zaczyna się w elektrowniach, gdzie generatory produkują prąd wymagający odpowiedniego przygotowania do dalekiej podróży. Kluczową rolę odgrywają tu transformatory podwyższające, które windują napięcie do wysokich wartości, znacząco ograniczając straty energii na długich odcinkach sieci przesyłowej. Gdy prąd dociera w pobliże odbiorców, do gry wkraczają jednostki dystrybucyjne. Ich zadaniem jest sprawne obniżenie parametrów do standardowych 230V lub 400V, gotowych do zasilenia domowych urządzeń.
Zasada działania opiera się na prostym prawie fizyki: to stosunek liczby zwojów uzwojeń przekłada się bezpośrednio na wartość napięcia wyjściowego. W specyficznych sytuacjach, na przykład w zaawansowanej elektronice potrzebującej potężnych różnic potencjałów, niezastąpione okazują się trafopowielacze. Z kolei autotransformatory dają inżynierom możliwość płynnej regulacji tam, gdzie precyzja sterowania zasilaniem jest absolutnym priorytetem.
Efektywność całego systemu zależy jednak od umiejętnego zarządzania bilansem mocy. Uwzględnienie mocy czynnej, biernej oraz pozornej pozwala zoptymalizować pracę infrastruktury i zapewnić odbiorcom stabilne zasilanie. Świadomy dobór przekładni oraz dbałość o parametry magnetyczne rdzenia to nie tylko kwestia wydajności, to przede wszystkim skuteczny sposób na uniknięcie kosztownych awarii i niebezpiecznych zwarć w sieci.
Z czego składa się transformator?
Sercem każdego transformatora jest rdzeń, złożony z odpowiednio ułożonych pakietów blach stalowych o niskich stratach magnetycznych. To na nim nawinięto miedziane lub aluminiowe cewki, pełniące funkcję uzwojeń pierwotnych i wtórnych. Aby zapewnić bezpieczeństwo i uniknąć przebić, między poszczególnymi zwojami umieszcza się wytrzymałą warstwę izolacyjną.
Dobór technologii chłodzenia zależy od środowiska pracy urządzenia. W modelach olejowych wnętrze wypełnia specjalna ciecz, która odpowiada zarówno za izolację, jak i efektywne odprowadzanie ciepła. Z kolei odmiany suche polegają na wymuszonym obiegu powietrza.
Nad poprawnym działaniem sieci czuwają przekładniki prądowe i napięciowe, współpracujące z układami zabezpieczeń termicznych oraz precyzyjnymi wyłącznikami. Zastosowanie decyduje o finalnej budowie transformatora:
- modele impulsowe wykorzystują zaawansowane materiały, na przykład rdzenie nanokrystaliczne,
- wersje pomiarowe stawiają na jeszcze wyższy poziom izolacji.
Jeśli system wymaga płynnej regulacji napięcia, idealnym rozwiązaniem okazują się autotransformatory. Dzięki zastosowaniu jednego uzwojenia i przełączników zaczepów, pozwalają one na zmianę przekładni bez konieczności budowania oddzielnych cewek. Nadrzędnym celem wszystkich tych konstrukcji pozostaje niezmiennie minimalizacja strat energii przy zachowaniu maksymalnej trwałości mechanicznej i elektrycznej.

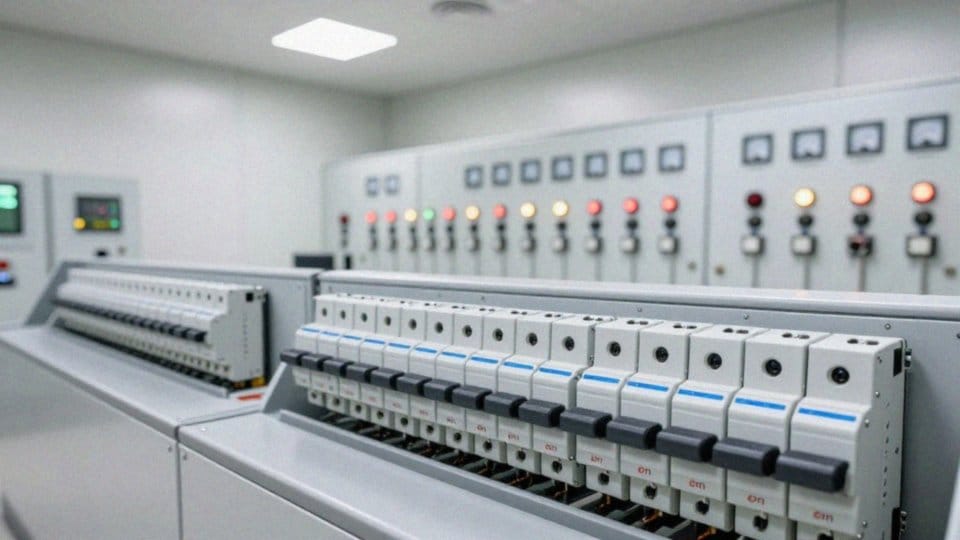

Jak chronić instalację przed zwarciem?
Skuteczna ochrona instalacji elektrycznej przed zwarciami to wieloetapowe zadanie, które wymaga integracji zaawansowanych systemów detekcji z nowoczesną technologią odłączania zasilania. Fundamentem bezpieczeństwa pozostaje odpowiednio zaprojektowana rozdzielnica, wyposażona w aparaturę łączeniową oraz szybkie wyłączniki, gotowe do natychmiastowej reakcji w sytuacjach awaryjnych.
Ciągły monitoring kondycji sieci realizowany jest za pośrednictwem przekładników, które przesyłają kluczowe dane do inteligentnych przekaźników zabezpieczeniowych. W ułamku sekundy urządzenia te potrafią zidentyfikować nieprawidłowości, takie jak:
- błędy fazowe,
- skoki mocy pozornej.
Inicjując automatyczną izolację uszkodzonego segmentu, profesjonalne uziemienie odprowadza nadmiar ładunków do ziemi, minimalizując tym samym ryzyko groźnych przepięć. Projektowanie systemu opiera się na szczegółowej analizie warunków zwarciowych oraz precyzyjnym bilansie energetycznym.
Wykorzystanie bezpieczników o właściwych charakterystykach czasowo-prądowych gwarantuje selektywność działania – dzięki temu awaria jednego obwodu nie paraliżuje pracy całego zakładu. Całość dopełniają zabezpieczenia termiczne, które czuwają nad stanem uzwojeń, nie dopuszczając do ich destrukcji wskutek długotrwałych przeciążeń.
Jak przeprowadzać przegląd i konserwację transformatora?
Regularne przeglądy transformatorów średniego i niskiego napięcia stanowią podstawę niezawodnej pracy sieci przesyłowej. Przestrzeganie surowych norm technicznych podczas serwisowania nie tylko minimalizuje ryzyko nieprzewidzianych awarii, ale przede wszystkim znacząco wydłuża okres eksploatacji aparatury.
W przypadku modeli suchych głównym zadaniem personelu jest:
- usuwanie zanieczyszczeń sprężonym powietrzem,
- precyzyjna kontrola szczelności zacisków,
- stan izolacji uzwojeń.
Jednostki olejowe wymagają znacznie bardziej wnikliwej uwagi. Tutaj kluczowe stają się badania dielektryczne, w tym pomiary współczynnika absorpcji, które pozwalają trafnie ocenić stopień degradacji medium chłodzącego. Technicy skrupulatnie weryfikują również:
- poziom oleju,
- właściwości fizykochemiczne,
- czy konstrukcja zachowuje pełną szczelność.
Kompleksowa obsługa systemów mocy obejmuje także szereg działań wspomagających, takich jak:
- okresowa diagnostyka przekładników,
- bieżąca kontrola temperatury uzwojeń w warunkach pełnego obciążenia.
Niezbędne jest monitorowanie stanu technicznego aparatury w rozdzielniach, sprawdzanie wydajności systemów chłodzenia oraz pomiary rezystancji izolacji. Wszystkie uzyskane dane muszą trafić do dokumentacji technicznej, gdyż rygorystyczna ewidencja jest nie tylko wymogiem formalnym, ale i najlepszym narzędziem kontroli. Wszelkie odchylenia od parametrów znamionowych to sygnał do natychmiastowej interwencji lub wymiany podzespołów. Wczesne wykrywanie nieprawidłowości, możliwe dzięki analizie prądów zwarciowych oraz mocy czynnej i biernej, pozwala skutecznie zapobiegać kosztownym usterkom, tworząc bezpieczne fundamenty dla całego systemu elektroenergetycznego.
