Co pokazuje rysunek transformatora?
Rysunek techniczny transformatora w przejrzysty sposób ilustruje jego konstrukcję oraz fundamenty działania oparte na zjawisku indukcji elektromagnetycznej. Sercem urządzenia jest rdzeń, precyzyjnie wykonany z pakietów blach elektrotechnicznych. Tworzy on swoistą zamkniętą pętlę magnetyczną, w której wyróżniamy:
- pionowe kolumny,
- łączące je jarzma.
To właśnie na kolumnach nawinięte są cewki: pierwotna, pobierająca napięcie U1, oraz wtórna, dostarczająca napięcie wyjściowe U2. Schemat pozwala śledzić drogę głównego strumienia magnetycznego, a także uwzględnia mniej pożądane strumienie rozproszenia powstające wewnątrz konstrukcji. Taka wizualizacja znacząco ułatwia określenie przekładni transformatora, która bezpośrednio wynika z różnicy w liczbie zwojów pomiędzy uzwojeniami.
Dokumentacja graficzna odnosi się również do indukowanej siły elektromotorycznej oraz fizycznych ograniczeń sprawności urządzenia. Wśród czynników generujących straty energii kluczowe miejsce zajmują:
- prądy wirowe w rdzeniu,
- zjawisko magnetostrykcji.
Całość dopełniają punkty przyłączeniowe dla instalacji wysokiego i niskiego napięcia, co czyni ten schemat kompletnym narzędziem dla każdego, kto zajmuje się analizą elektryczną pracy transformatora.
Jak odczytać budowę z rysunku transformatora?
Rozpoznanie typu konstrukcji transformatora opiera się na analizie układu jego jarzm i kolumn. W modelach rdzeniowych uzwojenia nawinięte są bezpośrednio na kolumnach, podczas gdy w wersjach płaszczowych dodatkowe elementy skutecznie otaczają cewki, co pozwala ograniczyć rozproszenie strumienia magnetycznego.
Ocena techniczna wymaga również przyjrzenia się grubości blach elektrotechnicznych. Parametr ten jest kluczowy dla redukcji strat energii wywołanych prądami wirowymi. O stabilności napięć wejściowych i wyjściowych decyduje przekładnia zwojowa, która wyznacza dokładnie, ile zwojów posiadają uzwojenia pierwotne i wtórne.
Podczas analizy schematu warto skupić się na przewodach uzwojeń. Ich długość oraz przekrój bezpośrednio przekładają się na rezystancję, a uwzględnienie tych danych wraz z reaktancją magnesującą pozwala wyliczyć impedancję zwarcia urządzenia.
Dokumentacja techniczna niejednokrotnie zawiera również informacje o izolacji i układach chłodzenia, które determinują sprawność całego systemu oraz jego bezpieczne obciążenie cieplne. W przypadku schematów zastępczych kluczowe są oznaczenia rezystancji i indukcyjności, gdyż to one w czytelny, uproszczony sposób oddają elektryczne właściwości transformatora.
Jak oznaczono uzwojenia na rysunku transformatora?
Uzwojenia na schematach elektrycznych zawsze mają przypisane oznaczenia: U1 i E1 dla sekcji zasilającej oraz U2 i E2 po stronie wyjściowej. Ważnym detalem jest kropka przy zacisku, która precyzuje polaryzację i wskazuje kierunek zgodny z przebiegiem siły elektromotorycznej.
Z kolei relację między liczbą zwojów po obu stronach transformatora opisuje przekładnia, wyliczana jako stosunek napięć E1 oraz E2. W modelach zastępczych poszczególne uzwojenia opisuje się za pomocą dwóch kluczowych parametrów:
- rezystancji R,
- reaktancji indukcyjnej X.
Analizując pracę urządzenia, uwzględnia się również prąd stanu jałowego, w tym jego składowe odpowiadające za magnesowanie oraz straty rozproszenia. System liter i cyfr przypisany do poszczególnych zacisków nie tylko porządkuje konstrukcję, wskazując miejsca dla konkretnych wartości znamionowych, ale przede wszystkim znacząco upraszcza czytanie nawet najbardziej złożonych projektów technicznych.
Jak rozpoznać typ transformatora z rysunku?
Budowa transformatorów klasyfikowana jest głównie w oparciu o układ kolumn, jarzm oraz specyficzne rozmieszczenie cewek. Wyróżniamy dwa podstawowe warianty:
- konstrukcje rdzeniowe – uzwojenia są umieszczone bezpośrednio na kolumnach, co stanowi standard w urządzeniach energetycznych,
- modele płaszczowe – cewki skupione na centralnej kolumnie, która jest osłonięta magnetycznym płaszczem, skutecznie ograniczającym oddziaływanie strumienia na otoczenie.
Analiza techniczna pozwala szybko określić liczbę faz urządzenia. Jednofazowe jednostki wymagają jedynie jednego obwodu z parą uzwojeń na ferromagnetycznym rdzeniu, podczas gdy konstrukcje trójfazowe posiadają trzy osobne kolumny, każdą przypisaną do konkretnej fazy. O przeznaczeniu danego modelu wiele mówi nam już sam rozmiar oraz zaawansowanie montażu. Małe transformatory stawiają na kompaktowość, rezygnując z rozbudowanych układów chłodzenia olejowego na rzecz wersji suchych. Zupełnie inaczej wygląda to w przypadku jednostek energetycznych stosowanych w przesyle prądu, gdzie konieczne stają się obszerne kadzie olejowe, radiatory oraz solidne zaciski wysokiego napięcia. Warto również zwrócić uwagę na rodzaj zastosowanych blach elektrotechnicznych i sposób ich łączenia – na przykład w formy E lub I. Te detale konstrukcyjne są kluczem do oceny sprawności urządzenia oraz przewidywania strat mocy, jakie mogą wystąpić podczas jego pracy.
Jak z rysunku odczytać obwód magnetyczny?

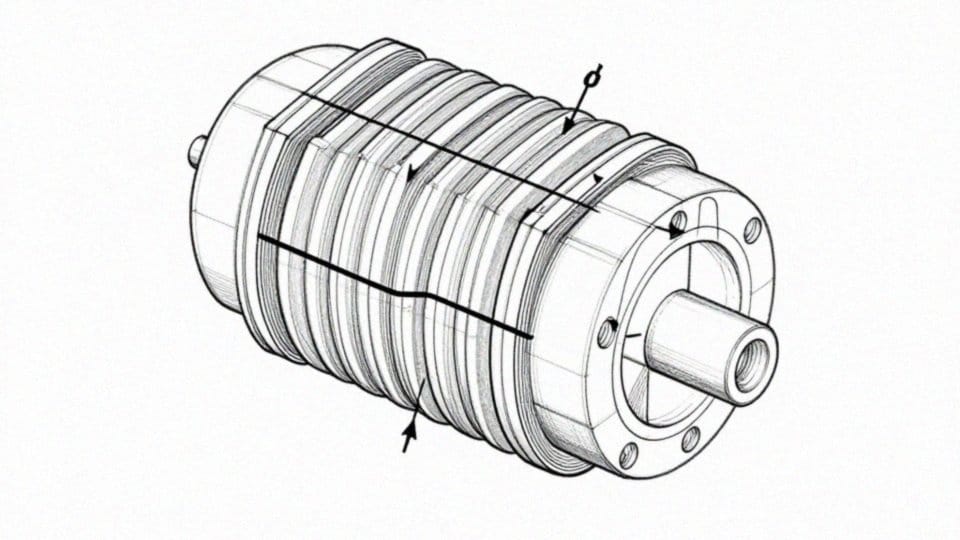

Przedstawiony schemat obwodu magnetycznego ilustruje sposób obiegu strumienia. Centralna linia obrazuje główną drogę, która zamykając się w rdzeniu, spaja obie cewki. Obok wyodrębniono strumień rozproszenia, powiązany jedynie z częścią uzwojeń. Zrozumienie tej zależności jest niezbędne do wyznaczenia reaktancji magnesującej, stanowiącej fundament modelu matematycznego urządzenia.
Parametr ten, bezpośrednio związany z indukcyjnością, determinuje pobór prądu jałowego w stanie bezczynności. Na podstawie przekrojów kolumn i jarzm łatwo obliczymy indukcję magnetyczną wewnątrz rdzenia. Jego wielowarstwowa struktura, wykonana z blach elektrotechnicznych, została zaprojektowana tak, aby minimalizować straty mocy.
Szczególną uwagę należy zwrócić na styki blach, będące głównym źródłem prądów wirowych; ich ograniczenie znacząco podnosi sprawność energetyczną transformatora. Oznaczenia symbolem φ pozwalają precyzyjnie prześledzić kierunek pola wytwarzanego przez prąd jałowy, co otwiera drogę do dokładnej weryfikacji charakterystyki magnesowania materiału.
Jak odczytać schemat zastępczy z rysunku transformatora?
Schemat zastępczy transformatora to nic innego jak graficzne przełożenie skomplikowanego modelu matematycznego na język elementów elektrycznych. Zamiast operować na czystej fizyce, posługujemy się tu czytelnym zestawem komponentów:
- rezystancją uzwojeń,
- reaktancją rozproszenia,
- gałęzią magnesującą,
- idealnym transformatorem odniesienia.
Zrozumienie działania tego układu zaczynamy od rezystancji uzwojenia (R), która obrazuje straty mocy w miedzi. Towarzyszy jej reaktancja, odpowiadająca za efekty prądu rozproszenia. Razem tworzą one impedancję zwarcia – kluczowy parametr pozwalający przewidzieć spadki napięcia podczas pracy pod obciążeniem. Z drugiej strony mamy gałąź magnesującą, grupującą reaktancję magnesującą oraz rezystancję strat w żelazie. To właśnie ten fragment schematu pozwala nam precyzyjnie wyznaczyć prąd jałowy oraz stopień strat mocy generowanych w rdzeniu.
W praktycznej analizie najistotniejsze jest poprawne wyodrębnienie wartości skutecznych prądów i napięć, co stanowi fundament dla równań Kirchhoffa. Weryfikując przepływy w poszczególnych gałęziach, jesteśmy w stanie łatwo wyliczyć zapotrzebowanie na moc czynną oraz bierną. Konfiguracja poszczególnych elementów, w tym precyzyjne ustawienie połączeń R i X, pozwala wyczytać stan urządzenia zarówno w warunkach biegu jałowego, jak i podczas prób zwarciowych. Dzięki takiemu podejściu możemy rzetelnie ocenić sprawność transformatora i upewnić się, że będzie on optymalnie współpracował z obciążeniem w rzeczywistych warunkach eksploatacji.
Jak odczytać stany pracy z rysunku transformatora?

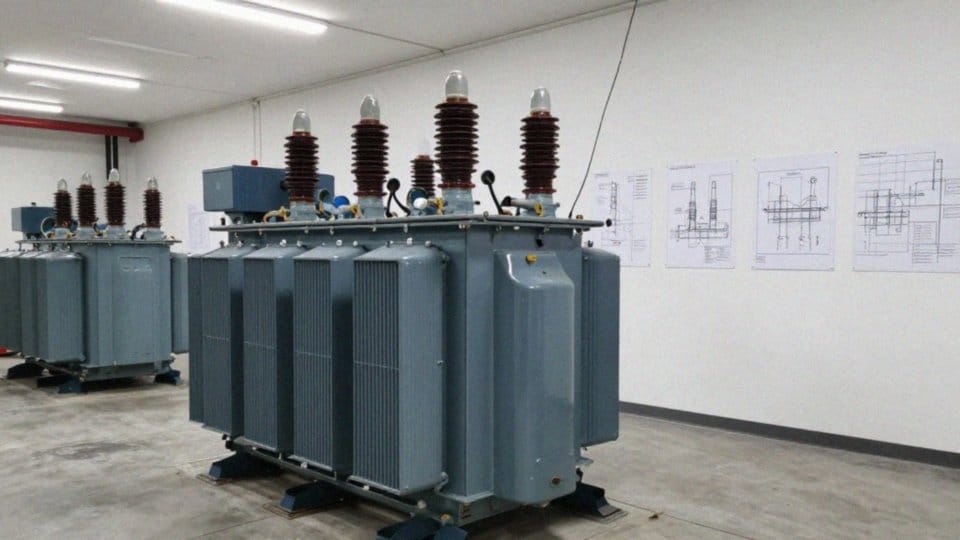

Stany operacyjne transformatora oceniamy, badając zależności między prądem a napięciem w odniesieniu do obciążenia po stronie wtórnej. Gdy odbiornik jest odłączony, mówimy o biegu jałowym. Wówczas przez uzwojenie pierwotne przepływa jedynie prąd jałowy, tworzony przez składową magnesującą, niezbędną do wytworzenia strumienia w rdzeniu, oraz prąd strat w żelazie. Dzięki tej prostej analizie bez trudu wyznaczymy przekładnię oraz straty mocy w samym rdzeniu.
Sytuacja zmienia się diametralnie po podłączeniu odbiornika, co inicjuje przepływ prądu obciążenia. W uzwojeniach indukują się wówczas napięcia przeciwne, umożliwiając efektywne przekazywanie energii, choć towarzyszą temu nieuniknione spadki napięcia na rezystancjach i reaktancjach cewek. Monitorowanie charakterystyki pod obciążeniem pozwala precyzyjnie ocenić sprawność urządzenia przy różnych poziomach wykorzystania jego mocy znamionowej.
Ostatnim kluczowym stanem jest zwarcie – często niepożądane, choć badane w celach diagnostycznych. W tym trybie po stronie wtórnej panuje zerowa impedancja, co wymusza przepływ prądu pierwotnego o bardzo wysokiej wartości. Kluczową barierą ograniczającą to zjawisko staje się wtedy impedancja zwarcia. Ze względu na ogromne siły elektrodynamiczne i gwałtowne nagrzewanie uzwojeń wskutek strat miedzi, niezbędne jest stosowanie dedykowanych układów zabezpieczających, które chronią urządzenie przed trwałym uszkodzeniem.
Jak z rysunku ocenić sprawność transformatora?
Weryfikacja sprawności transformatora sprowadza się do analizy dwóch kluczowych rodzajów strat: tych w miedzi oraz w żelazie. Pierwsze z nich, widoczne w schemacie zastępczym jako rezystancja uzwojeń, rosną proporcjonalnie do kwadratu natężenia prądu. Bazując na danych z tabliczki znamionowej, możemy precyzyjnie oszacować ich wartość podczas standardowej pracy urządzenia.
Z kolei straty w żelazie, wywołane głównie zjawiskiem magnetostrykcji i prądami wirowymi w rdzeniu, przy stałym napięciu zasilania pozostają niemal niezmienne, co na schemacie ilustruje gałąź magnesująca. Ogólną sprawność obliczamy jako stosunek mocy czynnej wyjściowej do tej pobranej ze źródła, będącej sumą dostarczanej energii dla odbiornika oraz strat własnych transformatora. W tym procesie ważną rolę odgrywa współczynnik mocy obciążenia.
Generowana przez indukcję moc bierna zwiększa całkowite natężenie przepływającego prądu, co bezpośrednio przekłada się na wzrost strat w miedzi. Co ciekawe, najwyższą efektywność energetyczną uzyskujemy zazwyczaj wtedy, gdy straty w miedzi zrównują się z tymi w żelazie. Aby zweryfikować poprawność oznaczeń w dokumentacji ze stanem faktycznym, wykonuje się testy w warunkach biegu jałowego oraz próby zwarcia.
Uzyskane w ten sposób parametry pozwalają nie tylko precyzyjnie wyznaczyć charakterystykę zewnętrzną, ale również ocenić wpływ pracy równoległej jednostek na wydajność całego układu. Dzięki analizie wizualnej możemy ponadto zlokalizować newralgiczne punkty narażone na przegrzewanie, co jest kluczowe dla zachowania długofalowej sprawności urządzenia podczas intensywnego obciążenia.
